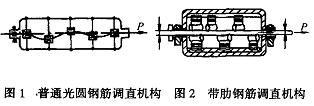

小型鋼筋調直機隨意性與矯直原理:目前國內生產的建筑用小直徑鋼筋均是以盤條形式向用戶供貨,用戶在使用時得要對鋼筋進行調直。而現在國內的鋼筋調直切斷機的鋼筋調直原理 都是利用外力使鋼筋反復彎曲,同時使鋼筋部分地處于塑性變形,形成一種與鋼筋的原始曲率相反的殘余變形,從而達到調直的目的。常用的鋼筋調直機構如圖1、圖2所示。這種調直機均可以在360°方向上形成與鋼筋原始曲率相反的反彎曲率,調直效果比較理想。但這種鋼筋調直機一般需要三個電機(牽引電機、調直電機、切斷電機),體積較大,外型尺寸約為2000mmx74mmX 1300mm(長×寬×高),機械重量大,約為1300千克,搬動不方便.一般在工廠中使用,不便于在建筑工地上使用。為此,我們?cè)噲D設計一種體積小、重量輕,能在建筑工地上使用的鋼筋調直切斷機。

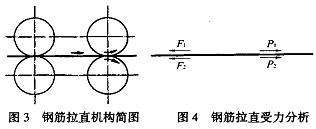

為減小機器尺寸,考慮簡化調直機構。鋼筋拉直原理利用對鋼筋施加沿軸線方向的拉力,使其產生塑性變形,從而達到拉直的目的。如因3所示,鋼筋在前后兩對導向輪(摩擦輪)的牽引下,以勻速向右運行。如果摩擦輪對鋼筋的摩擦力足夠大,使得鋼筋沿軸線方向被拉直時產生殘余的塑性變形,那么彎曲的鋼筋就會被矯直。
調直機右邊的摩擦輪由電機經減速機構傳動,左邊的摩擦輪則由鋼筋與摩擦輪之間的摩擦力帶動。
